在企业数字化转型的背景下，ERP/MES/PCS等信息系统已取得了阶段性成果，系统集成成为必然趋。其中MES是计划层和车间控制层的枢纽，同ERP都具有排产功能，而ASP是高级排产系统，相比较而言，具备更加强大和细致的算法。APS无论是作为一个独立系统还是作为MES或ERP的组成，都应去理顺其数据流程，因此本文对APS、MES和ERP的数据集成和实现方法进行了阐述。

一、MES与APS介绍

MES生产执行系统，是一套面向制造企业车间执行层的生产信息化管理系统，位于企业资源计划层ERP和PCS过程控制系统之间。作为ERP和PCS的中间桥梁，MES帮助企业实现纵向集成，打通了企业从设备、生产到计划层的信息流，在企业获得了广泛推广应用。

图1 MES功能模块

制造执行系统协会(MESA)归纳出MES涵盖的工序详细调度、资源分配和状态管理、生产单元分配、过程管理、人力资源管理、维护管理、质量管理、文档控制、产品跟踪和产品清单管理、性能分析和数据采集等十一个主要的功能模块。实际的MES产品通常是根据企业定制开发，结合业务模式和需求特点，选取其中几个模块形成支撑企业运行的MES系统。在MES的十一个功能模块中，工序详细调度、资源分配和状态管理和生产单元分配是与下面介绍的APS系统是息息相关的。

APS高级计划与排程系统是专业的企业排程管理软件。是对所有资源具有同步的，实时的，具有约束能力的模拟能力，不论是物料，机器设备，人员，供应，客户需求等影响计划因素。APS系统主要解决在有限产能条件下，交期产能精确预测、工序生产与物料供应最优详细计划的问题。解决复杂的生产计划排程问题必须借助于APS系统。APS系统除了能制定合理优化的详细生产计划还能够将实绩与计划结合，是企业实现精益生产、敏捷制造的有效工具。针对多约束条件下的复杂排产问题，APS的核心算法发挥了作用，其应用到的主要算法有启发式算法和智能优化算法两类。

其中，启发式算法包括:启发式规则方法、专家系统法和拉格朗日松弛法;智能优化算法包括:神经网络(NN)、模拟退火(SA)、遗传算法(GA)禁忌搜索(TS)和粒子群算法(PSO)等。这些算法对一些特定的需求都有各自的特点，有些“算得快”，但结果不是最优解，有些收敛极慢不实用。针对APS数学求解问题，美国应用数学家EYUANSHI提出了分割嵌套(NP)算法，证明生成马克夫链，实现全局收敛，并可以给出离最优解的置信区间，被业界认可为解决复杂系统优化的有效算法。

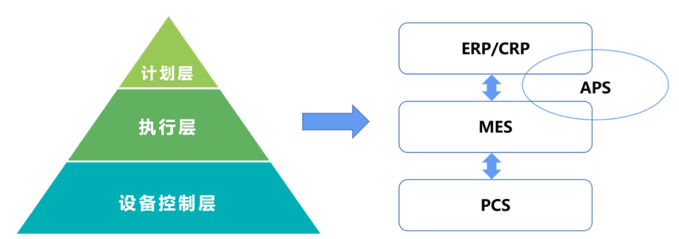

图2 APS与MES、ERP的交互关系

APS与MES、ERP关系如下图2所示，PCS系统以设备综合管理控制为目的，位于系统底层，MES位于ERP和PCS之间，APS与MES、ERP有交叉重合之处。APS如果作为一个独立的子系统，其功能的实现离不开ERP、MES数据的集成。在APS的发展过程中，曾一度被ERP厂商列入其中，现在逐渐向MES靠拢，某些MES厂商提供的MES产品是具备APS排产功能的，鉴于APS强大的算法，也被当做独立的一个信息系统产品在市面上销售。

从这个过程中，我们也可以知晓APS与MES、ERP系统的紧密连接关系。因此有必要研究系统间涉及哪些数据交互，系统间如何实现集成。APS与MES集成的效益也是显而易见的，能够使车间资源效率最大化，及时处理变动的订单和变化的资源，快速解决插单难题，减少停机、等待时间，保障库存物料的合理配给，通过智能调度，实现柔性排产。

二、集成数据分析

(一)计划资源数据

计划资源数据主要是与企业经营相关的数据，如订货合同、销售合同、交货期、物流期等。对ERP、APS而言，计划资源数据是系统的业务源头，也是数据依据，是需求量化为数据、信息资料的第一部分，可供系统去使用。ERP中的MRP算法其实就是把平时手工的工作方式电子化，也是计划资源数据形成和流通的基础。APS通过集成计划资源数据，可形成主计划，从而再细化为车间计划、作业计划等。

(二)BOM数据

BOM可以分为设计BOM、工艺BOM、制造BOM三类。一般在企业内部由设计部门根据订单设计产品，形成设计BOM;工艺部门根据设计部门提供的设计BOM，完成工艺流程编制、材料定额、工艺流程审批等，通过ERP接口程序完成流转件拆分与工艺BOM输出;现场人员根据工艺BOM，完成工装配置、物料分配、工艺路线、工艺规程输出，通过ERP接口输出制造BOM。在这里ERP中的MRP可对BOM分解计算，APS系统计算性能更强，慢慢替代了MRP的计算工作，制定出更加细化的BOM。MES也是依靠制造BOM数据运行的。

(三)物料数据等

物料数据，包括库存数据和在制品流转数据，通常是MES通过条码系统、RFID、手工录入等方式对在制品和出入库进行管理，并且物料基础信息在MES数据库可进行提前录入和统一管理。MES集成了PCS层数据，为ERP和APS提供可靠的数据信息。

三、集成技术实现方法

在技术上一般有3种方法数据集成:使用同样数据库表格;使用公共文件;数据库间程序或软件数据自动传递方式。

(一)公共部分使用同样数据库表格

使用同样数据库的系统，如Oracle、Sqlserver等。其中的BOM表可以考虑设置成为同一张表。但由于信息系统厂商的封闭性，这种方式往往受到限制。如果是同一厂家或者是开放性较好的系统之间可以采取此种集成办法。

(二)使用数据自动传递方式

数据自动传递，是通过数据库触发器传递数据，传输容易实现，成本较低。Sql server是APS、MES和ERP系统常用的数据库。Sql server数据库带有触发器的功能，利用触发器功能编写代码，代码是自动触发的。当对表中的数据做了任何修改之后立即被激活，然后程序运行，对其它数据表进行修改。基本的触发器包括一下3种类型:Ainsert触发器:向表中插入数据时被触发;Bupdate触发器:修改表中数据时被触发;Cdelete触发器:从表中删除数据时被触发。

(三)使用中间件

在数字制造集成环境中，为了解决异构系统集成，实现信息资源共享，提出了中间件MW的概念。中间件是一个软件，它通过规定一系列应用编程接口，转换客户端和服务器端之间的访问、通性来实现其屏蔽底层异构性的作用。数据库通讯指现场设备直接通过控制程序向MES开放的指定的数据库表格中存储当前工件的加工质量数据以及工艺数据。(如图3所示)

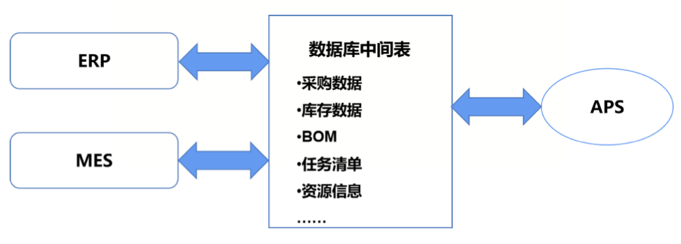

图3 APS与MES、ERP基于中间表的集成

(四)使用XML

数据交换标准可扩展标记语言XML统一产品信息模型。ERP/PDM/MES/PCS的数据库体系是一个典型的分布式数据库。数据库分布在管理层、车间或生产单元，这给分布异构数据库系统的信息集成和共享带来了困难。

XML是一个简单灵活的标准格式，适用于网上发布和数据交换给跨平台跨地域异构应用间的协同工作，契合分布异构数据库系统的信息集成和共享需求。不同数据库间使用XML可以使用已定义的公共数据结构交换信息，也可自定义格式，收发方通过XML达到信息共享与数据交换的目的。主要用于MES与ERP等系统集成。

四、总结

MES鉴于APS、MES、ERP系统集成可能涉及不同系统供应商，建议采取数据库中间表的方式，独立开发完成，在保障较高集成开发效率的同时，定义好数据库中间表格式，明确数据认责。

APS可以作为独立系统出售，也可集成在MES内，支撑MES的排产算法，研究MES与APS集成的数据流，包括与ERP交互的数据，能够帮助企业在信息系统集成工作中理解其集成数据来源及流动过程。针对具体企业流程应综合考虑数据集成，重视APS在业务中的应用，采取适宜的APS与MES系统集成实现方法，为企业数字化转型提供信息系统建设思路。
